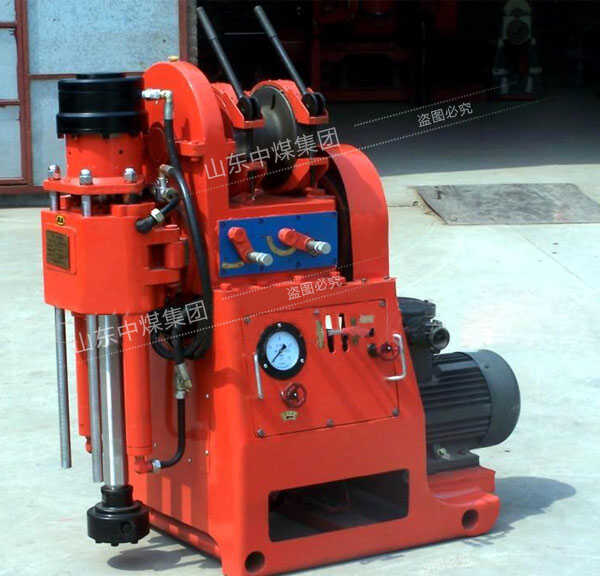

ZLJ650坑道钻机简介

矿井内部施工过程中，在钻探０～３６０度的探放水孔，地质构造孔，灭火孔，抽放瓦斯及其他用途的工程使用ZLJ650坑道钻机，也可以在地面钻地质钻探孔及其他用途的孔，铁矿用于钻探山石，以便利于开采矿石．也可以在地面钻地质钻探孔以及其他工程用孔．

ZLJ-650煤矿用坑道钻机主要结构及其工作原理

1、钻机整体结构由泵站、操作台、动力头、机架、立柱、钻具等7部分组成。

2、ZLJ-650煤矿用坑道钻机泵站泵站主要由电动机、双联齿轮泵、油箱、粗过滤器、精过滤器、冷却器、溢流阀、空气滤清器及底座等组成。泵站是坑道钻机的动力源，将电能转化为液压能（压力油），电动机通过弹性柱销联轴器带动油泵工作，油泵从油箱吸油并输出压力油。油箱内装上稠40＃液压油150升，为避免在井下加油时脏物进入油箱，须通过空气滤清器加油。

3、ZLJ-650煤矿用坑道钻机操纵台主要由台架、多路换向阀组、节流阀、压力表、胶管、快换接头等部分组成。操纵台是将泵站提供的压力油通过多路换向阀组分配到各液压执行元件，实现坑道钻机的各种功能。多路换向阀组由五片阀组成，分别控制动力头的正、反转、进给油的正常量才进退和快速进退、液压卡盘和夹持器的夹紧或松开及坑道钻机倾角调定等动作。坑道钻机工作时，可通过调节节流阀（微调）的手柄，改变进给油缸的流量，而改变钻机给进速度。

4、ZLJ-650煤矿用坑道钻机动力头主要由液压马达、变速箱、卡盘等组成。ZLJ-650煤矿用坑道钻机动力头是将液压能转换成机械能的机构。压力油驱动液压马达、经变速箱变速后带动中空主轴、卡盘、水辫 和钻具旋转，输出转速和扭矩。变速箱为两速一级齿轮传动机构，采用齿轮离合器变速。ZLJ-650煤矿用坑道钻机变速箱前端面设有调速手轮，旋转调速手轮实现高速、空位、低速三个档位。卡盘采用碟簧夹紧，油缸打开。ZLJ-650煤矿用坑道钻机卡盘可直接夹紧钻杆或前置水辫。

5、ZLJ-650煤矿用坑道钻机夹持器主要由活塞、壳体、卡瓦等组成，是给钻杆提供导向和上、下钻杆时用，安装在机架的前端。

6、ZLJ-650煤矿用坑道钻机机架主要由底座、上机架、拖板组件、支撑柱、升降油缸、旋转轴组件、拉杆等组成。伯于安装动力头。在推进油缸的作用下，带动拖板及动力头沿着上机架的导轨做往复运动；调整机架的安装位置，适应钻孔的水平角，上机架可沿支撑柱上、下运动，适应钻孔的开孔高度；升降油缸用来调整上机架的位置，适应钻孔的倾角；拉杆是将上机架与底座连接成一体。

7、ZLJ-650煤矿用坑道钻机立柱由千斤顶组件、内外管、丝杆等组成，用于锚固钻机。调整内外管、丝杆适应钻场巷道的高度，内注式单体液压支柱提供锚固力。由于采用内注式液压支柱，提高了立柱的锚固力，增加了坑道钻机的稳定性。

8、ZLJ-650煤矿用坑道钻机钻具包括钻杆、钻头和前置水辫或后置水辫。

ZLJ-650坑道钻机参数

钻进深度（m）200

钻孔直径（mm）Φ76～Φ120

主轴倾斜角度0～360o

钻杆直径（mm）Φ42

不取心钻头（mm）Φ50～Φ89

取心钻头（mm）Φ55～Φ70

立轴额定转速（r/min）340192112

立轴额定转矩（Nm）85150250

电机功率（kW）7.5

坑道钻机质量（kg）615
